WinHex

软件信息

软件名称：WinHex

软件版本：17.1

软件大小：2.1 MB

软件类别：国外软件 / 文字处理

应用平台：Windows 2000/XP/2003/Vista/2008/7/8, 32 Bit/64 Bit

软件授权：共享

所属公司：X-Ways Software Technology AG

功能概述

具体来说，WinHex 是一款以通用的 16 进制编辑器为核心，专门用来对付计算机取证、数据恢复、低级数据处理、以及 IT 安全性、各种日常紧急情况的高级工具：用来检查和修复各种文件、恢复删除文件、硬盘损坏、数码相机卡损坏造成的数据丢失等。

功能包括（依照授权类型）：

* 查看，编辑和修复磁盘，可用于硬盘，软盘，以及许多其它可存储介质类型。

* 支持 FAT12，FAT16，FAT32 和 NTFS 分区格式

* RAM 编辑器，可直接查看/编辑被调试程序的虚拟内存

* 数据解释器，精通 20 种数据类型

* 使用模板编辑数据结构

* 连接，分割，合并，分析和比较文件

* 智能搜索和替换功能，进行替换时，如果替换字符大于或小于原始字符时可进行选择性操作

* 不同驱动器克隆以及驱动器镜像解释

* 脚本和应用程序接口（API）

* 用于文件和磁盘的成熟的撤消和备份机制

* 加密和解密数据，Hash 计算（校验和，CRC32，MD5，SHA-1，...）

* 粉碎文件和磁盘数据，粉碎后的文件和磁盘数据任何人都不可能进行恢复

* 支持所有剪贴板格式的导入

* 数据格式转换，支持二进制，16 进制 ASCII，Intel 16 进制，及 Motorola-S 等数据之间的相互转换；

* 隐藏数据和查找隐藏数据

* 用于计算机进程的众多显著有效的高级功能

功能特点

Winhex 具有强大的搜索功能，可以查找和替换文本或 Hex 值。选择搜索菜单中的联合搜索项，弹出搜索对话框，先输入该文件要搜索的十六进制值选择通配符和搜索的范围就可以开始搜索了。可以选择在整个文件中搜索，也可选择仅在区块中进行有条件的搜索。而且在 Winhex 中可以方便的进行定位操作，快速转道新的位置。执行定位菜单中的标记定位命令，或按 Ctrl+L，将鼠标指向需要定位的位置，就可以在当前鼠标所在的位置作上标记，不管操作到什么地方，按组合键 Ctrl+k，就可以返回到标记所在的位置。执行定位菜单中的删除标记命令，可以将所作的标记删除。除了利用标记定位以外，还可以方便的转到文件的开始和结尾，区块的开始和结尾，行首和行尾以及页首和页尾。可以自己试一试，相信很快就知道了。

在 Winhex 中集成了强大的工具，包括磁盘编辑器，Hex 转换器和 RAM 编辑工具，并能够方便的调用系统常用工具如：计算器，记事本，浏览器等。使用十分方便。按 F9，弹出磁盘 编辑器对话框，首先选择磁盘分区，然后按确定按钮就可以方便的对磁盘的空余空间进行清理。点击工具栏中的 RAM 编辑工具按钮，弹出 RAM 编辑器，选择需要浏览或编辑修改的 RAM 区，选择确定就可以了，RAM 的内容就显示在主窗口了。在未登记注册的版本中，可以编辑，但不能保存大小超过 512K 的文件且只能浏览而不能修改编辑 RAM 区域。按 F8，弹出十六进制和十进制转换器，左边栏显示十六进制数字，右边栏显示十进制数字。如果在左边输入十六进制数，按 Enter 其十进制结果就出现在右边的矩形框中了，反之亦然。如果按组合键 Alt+F8，可调用系统计算器。

Winhex 使用简单，功能强大，可以方便程序的调试、文本编辑、科学计算和系统管理，相信会喜欢的。如果想删除 Winhex 软件，简单，把整个目录干掉就行了

在 DOS 时代，编辑文件代码用的一般都是 PCTOOLS5.0，可是自从 FAT32 出现以来，PCTOOLS5.0 不能用了，就很少优秀的文件编辑器出现过，不过现在笔者向大家介绍的这一款 winhex 可以说是继前者之后的最优秀的文件编辑器了。

作为一个 16 进制文件编辑与磁盘编辑软件。WinHex 以文件小、速度快，功能强大而著称，连 ZDNetSoftwareLibrary 也给了他 5 星的最高评价。它可以胜任 Hex 和 ASCII 码编辑修改，多文件寻替换功能，一般运算及逻辑运算，磁盘磁区编辑（支持 FAT16、FAT32 和 NTFS）自动搜寻编辑，文件比对和分析，编辑内存里面的资料等功能。

首先到这里去下载一个 814KB 大小的中文汉化版本的 WINHEX，汉化版本更加容易使用嘛，值得一提的是 WINHEX 是免费软件，可以在所有的 WINDOWS 平台上面运行。安装过程非常简单，成功安装之后，程序图标就会出现在“开始→程序”菜单和桌面上。其界面由标题栏、工具栏、菜单栏、图片浏览区和状态栏组成。

简要介绍一下：

• 功能菜单：WINHEX 的菜单栏由八个菜单组成，分别是：文件、编辑、查找、位置、工具、选项、文件管理器、窗口和帮助。所有的功能都已经包含在里面了。在文件菜单里面包含的是新建、打开文件和保存以及退出命令，另外还有备份管理、创建备份和载入备份功能。在编辑菜单里面除了复制粘贴之类的常见命令之外还有对数据格式进行转换和修改的功能。查找功能是方便您在文件里面查找特定的文本内容或者是十六进制代码的，支持整数值和浮点数值。位置菜单里面的命令就是让在编辑大体积的文件的时候能够方便地进行定位，可以根据其中的偏移地址或者是区块的位置来快速定位。工具菜单里面包括的都是一些十分实用的功能，譬如磁盘编辑工具（类似 PCTOOLS 里面的 DISKEDIT）、文本编辑工具（类似记事本）、计算器、模板管理工具和十进制、十六进制转换器等等。如果要对 WINHEX 的功能进行设置，那么就必须进入选项菜单了，里面除了常规选项的设置，还有安全性设置和还原选项设置。在文件管理菜单中，可以对文件进行分割、比较、复制和剖析，功能十分强大。“工具”选项里面包含的是文件新建、打开、保存、打印、属性工具；剪切、粘贴和复制编辑工具；查找文本和 Hex 值，替换文本和 Hex 值；文件定位工具、RAM 编辑器、计算器、区块分析和磁盘编辑工具等等。这些功能除了在菜单里面进行选择之外，还可以通过菜单下面的一列快捷按钮来执行。
• 在使用 Winhex 时首先打开一个需要处理的文件，窗口中显示十六进制 HEX 格式的数值和地址。在旁边的区域显示文件名称、大小、创建时间、最后修改日期，窗口属性以及相关信息。利用鼠标拖放功能可以选择一块数值进行修改编辑。按 Ctrl+T，弹出数据修改对话框，选择数据类型和字节变换方式，可以方便的修改区块中的数据。执行文件菜单中的创建备份命令，弹出备份对话框，可以指定备份的文件名和路径、备份说明，还可以选择是否自动由备份管理指定文件夹，是否保存检查和摘要，是否压缩备份和加密备份，这样可以方便的将的文件进行备份，下次执行文件菜单中的装载备份就可以打开备份文件了，十分方便
• 强大的查找功能：Winhex 具有强大的查找搜索功能，可以查找和替换文本或 Hex 值。选择搜索菜单中的联合搜索项，弹出搜索对话框，先输入该文件要搜索的十六进制值选择通配符和搜索的范围就可以开始搜索了。可以选择在整个文件中搜索，也可选择仅在区块中进行有条件的搜索。而且在 Winhex 中可以方便的进行定位操作，快速转道新的位置。执行定位菜单中的标记定位命令，或按 Ctrl+L，将鼠标指向需要定位的位置，就可以在当前鼠标所在的位置作上标记，不管操作到什么地方，按组合键 Ctrl+k，就可以返回到标记所在的位置。执行定位菜单中的删除标记命令，可以将所作的标记删除。

除了利用标记定位以外，还可以方便的转到文件的开始和结尾，区块的开始和结尾，行首和行尾以及页首和页尾。可以自己试一试，相信很快就知道了。

Winhex 集成了强大的工具，包括磁盘编辑器，计算器，Hex 转换器和 RAM 编辑工具，使用十分方便。按 F9，弹出磁盘编辑器对话框，首先选择磁盘分区，然后按确定按钮就可以方便的对磁盘的空余空间进行清理。点击工具栏中的 RAM 编辑工具按钮，弹出 RAM 编辑器，选择需要浏览或编辑修改的 RAM 区，选择确定就可以了，RAM 的内容就显示在主窗口了。

如果您在 PCTOOLS 之后再也没有碰到过称心的十六进制编辑器，那么我推荐使用 WINHEX。

程序教程

设置方法

点击菜单栏最后的“help” - “setup” - “Chinese,please!”

数据恢复

硬恢复和软恢复。所谓硬恢复就是硬盘出现物理性损伤，比如有盘体坏道、电路板芯片烧毁、盘体异响，等故障，由此所导致的普通用户不容易取出里面数据，那么将它修好，同时又保留里面的数据或后来恢复里面的数据，这些都叫数据恢复，只不过这些故障有容易的和困难的之分；所谓软恢复，就是硬盘本身没有物理损伤，而是由于人为或者病毒破坏所造成的数据丢失（比如误格式化，误分区），那么这样的数据恢复就叫软恢复。因为硬恢复还需要购买一些工具设备（比如 pc3000，电烙铁，各种芯片、电路板），而且还需要懂一点点电路基础，主要使用软恢复。

数据恢复的前提

数据不能被二次破坏、覆盖！

硬盘数据

下面是一个分了三个区的整个硬盘的数据结构：

MBR C 盘 EBR D 盘 EBR E 盘

MBR，即主引导纪录，位于整个硬盘的 0 柱面 0 磁道 1 扇区，共占用了 63 个扇区，但实际只使用了 1 个扇区（512 字节）。在总共 512 字节的主引导记录中，MBR 又可分为三部分：第一部分：引导代码，占用了 446 个字节；第二部分：分区表，占用了 64 字节；第三部分：55AA，结束标志，占用了两个字节。后面要说的用 winhex 软件来恢复误分区，主要就是恢复第二部分：分区表。

代码作用

就是让硬盘具备可以引导的功能。如果引导代码丢失，分区表还在，那么这个硬盘作为从盘所有分区数据都还在，只是这个硬盘自己不能够用来启动进系统了。如果要恢复引导代码，可以用 DOS 下的命令：FDISK /MBR；这个命令只是用来恢复引导代码，不会引起分区改变，丢失数据。另外，也可以用工具软件，比如 DISKGEN、WINHEX 等。

但分区表如果丢失，后果就是整个硬盘一个分区没有，就好像刚买来一个新硬盘没有分过区一样。是很多病毒喜欢破坏的区域。

EBR，也叫做扩展 MBR（Extended MBR）。因为主引导记录 MBR 最多只能描述 4 个分区项，如果想要在一个硬盘上分多于 4 个区，就要采用扩展 MBR 的办法。

MBR、EBR 是分区产生的。

比如 MBR 和 EBR 各都占用 63 个扇区，C 盘占用 1435329 个扇区……那么数据结构如下表：

63 1435329 63 1435329 63 1253889

MBR C 盘 EBR D 盘 EBR E 盘

扩展分区

而每一个分区又由 DBR、FAT1、FAT2、DIR、DATA5 部分组成：比如 C 盘的数据结构：

C 盘

DBR FAT1 FAT2 DIR DATA

使用教程

Winhex 有完善的分区管理功能和文件管理功能，能自动分析分区链和文件簇链，能对硬盘进行不同方式不同程度的备份，甚至克隆整个硬盘；它能够编辑任何一种文件类型的二进制内容（用十六进制显示）其磁盘编辑器可以编辑物理磁盘或逻辑磁盘的任意扇区，是手工恢复数据的首选工具软件。

首先要安装 Winhex，安装完了就可以启动 winhex 了，启动后，首先出现的是启动中心对话框。

这里要对磁盘进行操作，就选择“打开磁盘”，出现“编辑磁盘”对话框：

在这个对话框里，可以选择对单个分区打开，也可以对整个硬盘打开，HD0 是我现在正用的西部数据 40G 系统盘，HD1 是要分析的硬盘，迈拓 2G。这里就选择打开 HD1 整个硬盘，再点确定。然后就看到了 Winhex 的整个工作界面。

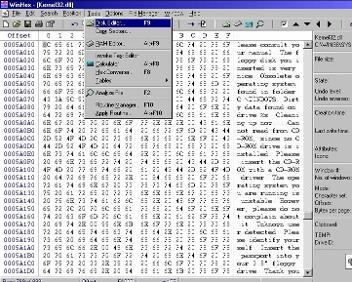

最上面的是菜单栏和工具栏，下面最大的窗口是工作区，现在看到的是硬盘的第一个扇区的内容，以十六进制进行显示，并在右边显示相应的 ASCII 码，右边是详细资源面板，分为五个部分：状态、容量、当前位置、窗口情况和剪贴板情况。这些情况对把握整个硬盘的情况非常有帮助。另外，在其上单击鼠标右键，可以将详细资源面板与窗口对换位置，或关闭资源面板。（如果关闭了资源面板可以通过“察看”菜单——“显示”命令——“详细资源面板”来打开）。

最下面一栏是非常有用的辅助信息，如当前扇区/总扇区数目……等

向下拉拉滚动条，可以看到一个灰色的横杠，每到一个横杠为一个扇区，一个扇区共 512 字节，每两个数字为一个字节，比如 00。

下面来分析一下 MBR，因为前面说过，前 446 个字节为引导代码，对来说没有意义，这里只分析分区表中的 64 个字节。

分区表 64 个字节，一共可以描述 4 个分区表项，每一个分区表项可以描述一个主分区或一个扩展分区（比如上面的分区表，第一个分区表项描述主分区 C 盘，第二个分区表项描述扩展分区，第三第四个分区表项填零未用）

每一个分区表项各占 16 个字节，各字节含义如下：（H 表示 16 进制）

字节位置 内容及含义

第 1 字节 引导标志。若值为 80H 表示活动分区；若值为 00H 表示非活动分区。

第 2、3、4 字节 本分区的起始磁头号、扇区号、柱面号

第 5 字节 分区类型符：

00H——表示该分区未用

06H——FAT16 基本分区

0BH——FAT32 基本分区

05H——扩展分区

07H——NTFS 分区

0FH——（LBA 模式）扩展分区

83H—— Linux 分区

第 6、7、8 字节 本分区的结束磁头号、扇区号、柱面号

第 9、10、11、12 字节 本分区之前已用了的扇区数

第 13、14、15、16 字节 本分区的总扇区数

此硬盘的第一分区表（即 MBR）分析如下：

第一个分区表项（C 盘）

第 1 字节 80：表示此分区为活动分区；

第 5 字节 0B：表示分区类型为 Fat32；

第 9、10、11、12 字节 系统隐含扇区 3F 00 00 00：所谓系统隐含扇区就是本分区（C 盘）之前已用了的扇区数，这是一个十六进制数，但要注意：真正的隐含扇区数应该反过来填写（比如：隐含扇区数为 3E 4D 5A 6F，则反过来就是 6F 5A 4D 3E，这才是实际的隐含扇区数）。那么，3F 00 00 00 反过来写就是 00 00 003F，也就是 3F，将他转成十进制数才能知道实际的隐含扇区数是多大。这可以使用计算器来算，单击工具栏上的“计算器”按钮，如下图：

这样就启动了计算器

计算器有两种型号，要进行进制转换，就要选择“科学型”

比如要将十六进制 3F 转换为十进制，就要先选中“十六进制”，然后输入 3F

再选中“十进制”，十六进制 3F 转为十进制等于 63。想一想前面所讲的，MBR 占用 63 个扇区，也就是 C 盘之前已用了的扇区数为 63，第 64 个扇区就是 C 盘的第一个扇区，但要注意的是，整个硬盘的 LBA 地址是从零开始的，0~62 的扇区为 MBR。

第 13、14、15、16 字节本分区总扇区数（当然，这也就是 C 盘的大小）：C1 E6 15 00，同样，实际的十六进制数也要反过来才对，也就是 00 15 E6 C1，将它转换成十六进制数是 1435329。给出个题，知道 D 盘的 EBR 在哪个扇区吗？一起来算一下，还记得前面数据结构那个表吗？C 盘后面不就是 D 盘的 EBR 吗？D 盘 EBR 的第一个扇区=MBR+C 盘的大小，也就是 63+1435329=1435392。

来看看对不对，单击工具栏上的“转到扇区”按钮，出现一个“转到扇区”对话框

然后输入 1435392，再点“确定”，就到了 1435392 扇区了（可以使用它再转回到 0 扇区）

这个就是 D 盘的 EBR，也就是 D 盘的分区表了，怎么知道的呢？因为 MBR 和 EBR 的结构是完全一样的，都是占用了 63 个扇区，但只用了第一个扇区，其余 62 个扇区填零不用。第一个扇区前 446 个字节都为引导代码，后 64 个字节为分区表，最后 2 个字节为 55AA 结束标志。因为 EBR 不是活动分区，不需要引导代码，所以前 446 个字节为零。

还有另一种方法直接找到 D 盘的 EBR，单击“访问”下拉按钮——“分区二”——“分区表”，直接就到 1435392 扇区。

这样，分区表中的第一个分区表项共十六个字节分析完毕，下面再来看看第二个分区表项（扩展分区）。

第 1 字节 00：表示非活动分区

第 5 字节 05：表示扩展分区

第 9、10、11、12 字节 00 E7 15 00：本分区之前的扇区数（扩展分区前面也就是 MBR 和 C 盘，好像前面算过这个数？）同样，先将它反过来，就是 00 15 E7 00，再转为十进制是 1435392，看来前面真的算过这个数。

第 13、14、15、16 字节 40 09 29 00：本分区的总扇区数。也就是扩展分区的总扇区数。转为十进制应该是 2689344。想一想，用这个数加上前面的 1435392，不正好是整个硬盘的总扇区数 4124736 吗？

这样，如果分区表被破坏，只要把这些数值都计算出来并填上，分区表不就恢复了？那么，这里为什么不分析第 2、3、4 字节（本分区的起始磁头号、扇区号、柱面号）和第 6、7、8 字节（本分区的结束磁头号、扇区号、柱面号）呢？这是因为 C/H/S（柱面/磁头/扇区）是老式硬盘的寻址方式，这种寻址方式来管理硬盘效率很低；而现在几乎所有的硬盘都支持 LBA（全称是 Logic Block Address，即扇区的逻辑块地址）寻址方式，这种管理方式简单高效。在 LBA 方式下，系统把所有的物理扇区都统一编号，按照从零到某个最大值排列，这样只用一个序数就确定了一个唯一的物理扇区。

小知识：具体一个硬盘有多少个 LBA（扇区）不需要去记忆，因为用各种工具软件（如 MHDD WINHEX 等）都可以检测到。只要知道个大概就行了：如 10G 的硬盘大概有 2000 万个扇区；20G 的硬盘大概有 4000 万个扇区；40G 的硬盘大概有 8000 万个扇区……那么，2G 的硬盘大概有 400 万个扇区。

那么，可能要问了：如果要恢复分区表，这个起始磁头号、扇区号、柱面号还有结束磁头号、扇区号、柱面号应该怎么填呢？简单得很，在后面恢复分区表的时候我会告诉，直接填，都不用计算。

还有兴趣来分析一下 D 盘的 EBR 吗？

其实 D 盘的 EBR 和 E 盘的 EBR 不分析也罢，因为无非也是分区表，跟 MBR 的结构是一样的，但却很容易把绕晕，又因为 EBR 一般不容易被破坏，所以我不建议分析 EBR。

但如果一定要分析，那就分析吧。

单击“访问”下拉按钮——“分区二”——“分区表”，直接就到 1435392 扇区，即 D 盘的分区表 EBR。

第一个分区表项（D 盘）：

第 1 个字节 00：表示非活动分区

第 5 个字节 06：表示 FAT16 分区

第 9、10、11、12 字节 3F 00 00 00：本分区之前已用了的扇区数，也就是 EBR 的数目，63 个。

第 13、14、15、16 字节 C1 E6 15 00：本分区的总扇区数，也就是 D 盘的扇区数，先反过来排列就是 00 15 E6 C1，转为十进制就是 1435329。

第二个分区表项（D 盘后面的）：

第 1 个字节 00：表示非活动分区

第 5 个字节 05：表示扩展分区

第 9、10、11、12 字节 00 E7 15 00：本分区之前已用了的扇区数，也就是 D 盘的 EBR 加 D 盘总共的大小，63+1435329=1435392

第 13、14、15、16 字节 40 22 13 00：本分区的总扇区数，1253952，也就是 E 盘的大小再加上一个 EBR 的数目。

单击“访问”下拉按钮——“分区三”——“分区表”，直接就到 2870784 扇区，即 E

盘的分区表 EBR。因为 E 盘后面没有分区了，所以没有第二个分区表项。这里就不再研究了，有兴趣的话可以自己多备一块硬盘作从盘，然后自己分分区研究研究。

通过以上的研究总结一下，MBR 在定义分区的时候，将多余的容量定义为扩展分区，指定该扩展分区的起止位置，根据起始位置指向硬盘的某一个扇区，作为下一个分区表项，接着在该扇区继续定义分区，如果只有一个分区，就定义该分区，然后结束；如果不止一个分区，就定义一个基本分区和一个扩展分区，扩展分区再指向下一个分区描述扇区，在该分区上按照上述原则继续定义分区，直至分区定义结束。这些用来描述分区的扇区形成一个“分区链”，通过这个分区链，就可以描述所有的分区。系统在启动时按照分区链的连接顺序查找分区，直至找出所有分区。这个链显然是个开链结构，如果形成一个环，系统本身并不会去判断它，它只是按照这个链忠实的查找分区，而不进行任何额外的检测与处理。所谓硬盘逻辑锁，就是让分区链形成一个环，这样系统在启动时就在分区表内循环，表现为系统无法引导，就是从软盘启动，也不能进入硬盘。明白了其结构原理，解决这个问题就简单了，目前有很多种方法解决这个问题，后面还会讲到。系统就是利用这种方法使一个硬盘分区后看起来象多个硬盘。系统能够找到 C 盘以外的其他逻辑盘的唯一办法就是，沿着 EBR 所描述的分区链查找分区。

其实，通常情况下 EBR 是不会被破坏的，或者破坏的几率极低极低，通常情况下，都是只有 MBR 被破坏，那么这种情况下，只要把 MBR 的分区表 64 个字节复原，其他的分区顺着分区表所提供的链自然而然就出来了。那么，如何才能将分区表复原呢？这就要通过计算结合 Winhex 强大的功能来实现了。

下面就来模仿分区表被病毒破坏的情况，将 MBR 全部填零。首先将 MBR 所在的扇区选中。鼠标指向第一个字节，单击右键，选择“选块开始”

然后鼠标指向 MBR 的最后一个字节，单击右键，选择“选块结尾”

然后在选区内部单击鼠标右键，选择“编辑”

这样就有出来一个菜单

然后选“填充选块”，这样就出来一个填充选块对话框

在“用十六进制填充”的输入框中输入“00”，再点“确定”

这样 MBR 所在扇区全部被填充为“00”

如果想取消选区，那就用鼠标拖动随便选中一块区域，那么原来的选区就会取消。注意，如果扇区数据被修改了而没有存盘就会变为别的颜色。

修改了扇区，这时候还没有存盘生效，如果想存盘生效的话，就选择“文件”菜单“保存扇区”命令。

这时候就会出现一个提示，如果不想存盘了就点取消，如果想存盘，就点确定，再点是。

好，这样就存盘了，扇区被修改的数据又变为黑色。

这样就把分区表给删除了，这时候必须重新启动才能生效，如果打开我的电脑，会发现三个分区（F、G、H）还在那里，并且里面的数据还能正常使用。

现在，关闭所有程序将电脑重新启动……

经过不长时间的等待，电脑启动起来了，打开我的电脑看看，发现 F、G、H 三个分区不见了。

再打开 Winhex 发现 MBR 全部为零了，下面就着手开始手工恢复分区表

首先恢复引导代码，这最简单了，只要用 Winhex 到别的系统盘把引导代码复制过来就行了。我现在的机器上不是挂着两个硬盘吗？一个迈拓 2G，一个西数 40G，西数 40G 是我的系统盘，那就从这个盘上复制就行了。

单击“磁盘编辑器”按钮

出现“编辑磁盘”对话框

选择“HD0 WDC WD400EB---00CPF0”，点“确定”

这样就把系统盘的分区表给打开了，注意，现在是打开了两个窗口，当前的窗口是“硬盘 0”，在标题栏上有显示。另外，打开窗口菜单也能看出来，当前窗口被打上一个勾，如果想切换回原来的窗口，就点击“硬盘 1”。

首先选中系统盘的引导代码

然后在选区中单击鼠标右键，选“编辑”

又出来一个菜单，然后选“复制选块”——“正常”

然后切换回硬盘 1 窗口，在零扇区的第一个字节处单击鼠标右键，选“编辑”

然后选“剪贴板数据”——“写入……”

出现一个窗口提示，点“确定”

这样，就把一个正常系统盘上的引导代码复制过来了。

下面，就开始恢复分区表（共 64 个字节，分为 4 个分区表项，每个分区表项占用 16 个字节，一般只使用前两个分区表项），首先来恢复第一个分区标项（也就是用来描述 C 盘的）。

首先，在第 1 个字节处（0 扇区倒数第五行，倒数第二个字节）填上分区引导标志，因为 C 盘是活动分区，所以填上 80。

接着是第 2、3、4 字节（本分区起始磁头号、扇区号、柱面号），填上：01 01 00。

第 5 字节是分区类型符，因为原先 C 盘是 Fat32 格式，所以填上：0B。那么，如果不知道 C 盘是什么格式怎么办呢？会说问问客户呀，那么如果他也不知道呢？别着急，后面在说恢复 DBR 的时候我会教怎么分辨分区的格式。

第 6、7、8 字节是本分区的结束磁头号、扇区号、柱面号，这怎么知道呢？别着急，现在的磁盘都是按照 LBA 方式寻址，并不按照 C/H/S（及柱面、磁头、扇区）方式寻址，所以这个地方填些什么一般关系不大，但是我要告诉有一个通用的填法，那就是：FE FF FF。

第 9、10、11、12 字节，本分区之前已用了的扇区数，也就是 MBR 所占用的扇区数，那不是 63 吗？对，但是要将 63 转为十六进制数，再反过来倒着填写上。还记得怎么用计算器吗？将 63 转为十六进制数是 3F，不够四个字节前面加零，也就是 00 00 00 3F，再将此数从右向左依次序反过来就是 3F 00 00 00。

第 13、14、15、16 字节是本分区的总扇区数，也就是 C 盘的大小，这就要通过稍微一点点计算来得到了。因为 C 盘是从第 63 个扇区开始，而 C 盘后面紧接着的是 EBR，所以用 EBR 所在的第一个扇区数减去 63 就是 C 盘的大小。那么如何才能找到 EBR 所在的第一个扇区呢？前面说过，EBR 的结构和 MBR 是一样的，所以，EBR 的结束标志也一定是 55AA，那么，只要找到这个结束标志，再看看这个扇区是不是 EBR 不就行了？

单击“搜索”——“查找十六进制数值……”，然后出来一个对话框

在文本框中输入“55AA”，搜索框中选“全部”，然后选中“条件”，把偏移量设置为“512=510”。

再单击“确定”。画面如下：

首先找到第一个“55AA”，看到，个扇区在第 63 个扇区上，并不是要找的 EBR，再按 F3 继续查找

又找到好几个扇区，都不是，那么下面这个扇区是不是？

前面说过，EBR 的结构和 MBR 的结构是一样的，所以在倒数第五行倒数第二个字节应该是 00 01，并且前 446 个字节应该是 0，显然这也不是 EBR，继续按 F3 查找……终于找到了真正的 EBR，在 1435392 扇区。

小技巧：现在的硬盘都比较大，要逐个扇区的查找 55AA 确实太慢了，那么有没有办法快点呢？有，那就是先问问客户 C 盘大概有多大，大多数客户还是知道的，比如他说 C 盘大概有 10 个 G，那么就不要从头开始找了，因为那实在太慢了。10 个 G 大概是 2000 万个扇区，那么可以用转到扇区命令直接到 1900 万扇区，从那个地方再开始找不就省事多了。

用 1435392 减去 63，得到 1435329，再转为 16 进制，就是 15E6C1，将他倒转过来就是 C1E61500，这就是 C 盘的大小。这样，第一个分区表项填写完毕，保存一下，再接着填写第二个分区表项。

第二个分区表第 1 个字节：因为是非活动分区，所以写 00

第 2、3、4 字节，填写 01 01 00（通用的）

第 5 字节：因为是扩展分区，所以填写 0F

第 6、7、8 字节：填写 FE FF FF（通用）

第 9、10、11、12 字节是本分区之前已用了的扇区数，应该就是 C 盘大小加 63，也就是 1435392，前面刚计算出来的，转为十六进制数再反过来就是 00 E7 15 00

第 13、14、15、16 字节是本分区的总扇区数，也就是扩展分区的总扇区数，也就是用整个硬盘的大小减去 C 盘的大小再减去 63，即 4124736 -1435329-63=2689344，转为十六进制就是 290940，反过来就是 40092900。

这样，第二个分区表项就填写完了。

不要忘了把最后的结束标志 55AA 填上，这样，MBR 就全恢复完了，最后，保存，再重新启动……

启动完毕，迫不及待的打开我的电脑，发现三个分区全部又回来了，并且里面的数据完好无损。

再右击“我的电脑”，选“管理”

出现一个对话框，选“磁盘管理”，在右边可以看到磁盘一的三个分区（Fat32、Fat16、Ntfs）全部都回来了，至此，手工恢复分区表顺利完成。

手工恢复数据恢复成功率比较高，而且比较有趣味和挑战性，能找回许多傻瓜似的软件所找不回来的文件，但是要求工程师一定要有耐性，而且一定要保持清醒，清楚自己正在操作什么，操作完了会有什么后果，能不能退回到上一步状态。特别是对一些破坏性操作，一定要考虑周到，只要条件允许，就一定要在操作之前进行备份，否则会造成“血”的教训。

操作说明

Winhex 是一个很不错的 16 进制磁盘编辑与软件文件编辑。

WinHex 以文件小、速度快，功能不输其它的 Hex 十六进位编辑器工具得到了 ZDNetSoftwareLibrary 五颗星最高评价，可做 Hex 与 ASCII 码编辑修改，多文件寻替换功能，一般运算及逻辑运算，磁盘磁区编辑（支持 FAT16、FAT32 和 NTFS）自动搜寻编辑，文件比对和析等功能，另外 8.3 版新增了 RAM 编辑功能！

下面来看看该软件的使用。

标题栏：与一般的应用软件一样，标题栏中显示软件名称和当前打开的文件名称；

菜单栏：Winhex 的菜单栏由八个菜单项组成－文件菜单、编辑菜单、搜索、定位、工具、选项菜单、文件管理、窗口和帮助菜单。

在文件菜单中，除了常规的新建、打开文件和保存以及退出命令以外，还有备份管理、创建备份和载入备份功能。选择文件菜单中的属性项，弹出文件属性窗口，包括文件路径、名称、大小、创建时间和修改日期等内容。在编辑菜单中，除了常规的复制、粘贴和剪切功能外，还有数据格式转换和修改的功能。在搜索菜单中，可以查找或替换文本内容和十六进制文件，搜索整数值和浮点数值。在定位菜单中，可以根据偏移地址和区块的位置快速定位。在工具菜单中，包括磁盘编辑工具、文本编辑工具、计算器、模板管理工具和 Hex 转换器，使用十分方便。在选项菜单中，包括常规选项设置、安全性设置和还原选项设置。在文件管理菜单中，可以对文件进行分割、比较、复制和剖析，功能十分强大。

在 Winhex 的工具栏中，包括文件新建、打开、保存、打印、属性工具；剪切、粘贴和复制编辑工具；查找文本和 Hex 值，替换文本和 Hex 值；文件定位工具、RAM 编辑器、计算器、区块分析和磁盘编辑工具；选项设置工具和帮助工具按钮。通过使用工具栏中的快捷按钮可以更方便的进行操作，这些和菜单中相应的命令是一样的。

在使用 Winhex 之前需要进行相应的选项设置，点击工具栏中的选项设置快捷图标按钮，弹出选项设置对话框。它包括是否将 WinHex 作为默认关联，是否添加 WinHex 到上下文菜单，是否不更新文件名，是否快速打开文件以及是否显示文件图标和工具栏。而且还可以设置最近打开的文件列表中文件的数目，选择是否用 TAB 键产生标记，设置临时文件夹、备份文件夹和文本编辑的路径。在常规设置中，可以选择是否选择显示双光标和页分隔符，是否逐行滚动，是否显示 Windows 进度条，此外还可以设置字体类型和颜色，相信很快就学会了。执行选项菜单中的安全项，弹出安全保护选项设置窗口，可以选择是否限制驱动控制，是否计算标准检查和扇区读入缓存以及是否确认更新文件。另外可以选择是否自动检查磁簇，是否总显示恢复报告，是否对下个会话保持驱动映像，是否隐蔽输入加密关键码（*****）以及检查虚拟内存变换和在 RAM 中是否保留密匙。在所有设置完成后，点击保存按钮，然后按确定按钮返回主窗口。

在使用 Winhex 时首先打开一个需要处理的文件，窗口中显示十六进制 HEX 格式的数值和地址。在旁边的区域显示文件名称、大小、创建时间、最后修改日期，窗口属性以及相关信息。利用鼠标拖放功能可以选择一块数值进行修改编辑。按 Ctrl+T，弹出数据修改对话框，选择数据类型和字节变换方式，可以方便的修改区块中的数据。执行文件菜单中的创建备份命令，弹出备份对话框，可以指定备份的文件名和路径、备份说明，还可以选择是否自动由备份管理指定文件夹，是否保存检查和摘要，是否压缩备份和加密备份，这样可以方便的将文件进行备份，下次执行文件菜单中的装载备份就可以打开备份文件了，十分方便。

注意事项

WinHex 计算机法证版

X-Ways Forensics - 它能让计算机上所有的位和字节都在您的指尖下变成现实。购买前可免费试用。

X-Ways Forensics 13.9 只有正式用户才可下载 (下载地址在购买后提供)。

特别注意

仅 Windows 2000/XP/2003 下才能使用完整功能。

尽量不要解压至中文名文件夹下，否则运行出错！

版本更新

V16.8 更新内容

WinHex 可以用来检查和修复各种文件、恢复删除文件、硬盘损坏造成的数据丢失等。

12.8 sr-2 更新内容

* 可以在容器根层递归探索证据对象概况，在基于动态填充设置上，可以在一个方便的平面视图中列出所有子目录中的所有文件。

* X-Ways Forensics 现在可以在内部重新汇编硬件 RAID5 系统到级别 0，并且支持奇偶校验。

* 如果一个 RAID 系统添加到一个容器作为证据对象，当名称或位置改变时现在可以很容易替换 RAID 系统的一部分。

* 一些在 RAM 编辑器中被隐藏的进程现在能够列出。

* 现在可以间接填充证据文件内容。

* 可以选取报告表中某几列到容器报名中。(查看容器属性)

* 更进一步改进文件路径太长的兼容性。

* 修正 12.7 版本自动检测物理磁盘 RAW 映象为单独的分区映象。

* 几个其它局部改进和错误修正

* 针对 UFS 在线提供不同的模板。

* 更多更新内容请到网站时事通讯中查看
